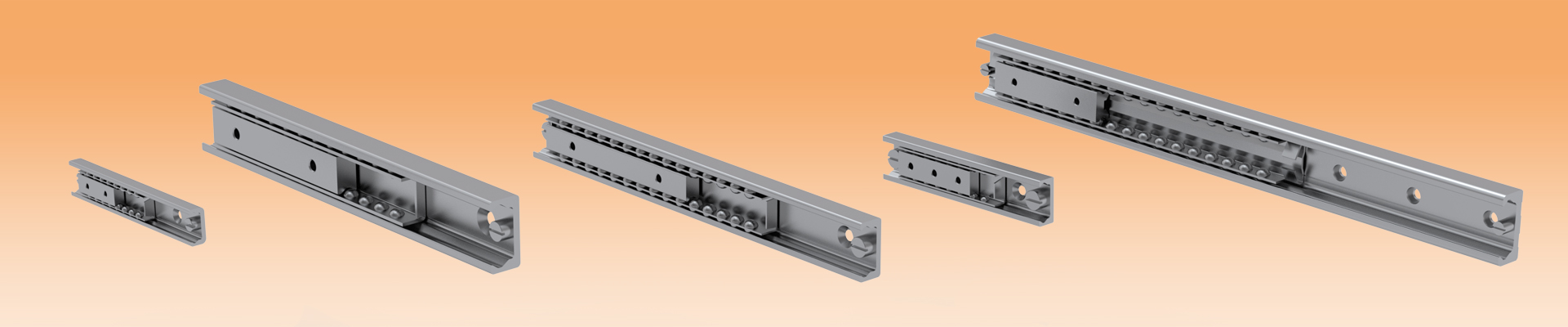

Kuularatajohde

Kompakti ja vahva lineaarijohde käyttökohteisiin joissa käytettävä asennustila on rajoitettu. Järjestelmä koostuu C-muotoisesta lineaarijohteesta johon tulee yksittäinen kelkka, tuplakelkka tai synkronoitu kelkkarakenne. Karkaistut kulku-urat johteessa takaavat korkeamman kuormankantokyvyn sekä paremman tärinän keston.

Johdetta on saatavilla viidessä eri kokoluokassa / leveydessä. Johteen pituus määritetään tarpeen mukaan. Teemme myös eri iskun pituuksia samalle asennusmitalle.

Kuularatajohteita on saatavilla kolmella eri konfiguraatiolla.


SN LINEAARIJOHDE YHDELLÄ KELKALLA - VERSIO 1

Tämä lineaarilaakeri koostuu johteesta, sekä kelkasta joka kulkee kuulakehän avulla johteessa. Korkea kuormankantokyky, kompakti koko sekä helppo ja nopea asennus ovat tuotteen parhaita ominaisuuksia.

SN LINEAARIJOHDE USEAMMALLA KELKALLA - VERSIO 2

Useamman yksittäisen kelkan rakenne, jossa jokaisella kelkalla on oma kuulakehä. Kelkkojen pituus ja iskun pituus voidaan määrittää jokaiselle kelkalle erikseen.

SN LINEAARIJOHDE SYNKRONOIDULLA KELKKARAKENTEELLA - VERSIO 3

Useamman kelkan rakenne, jossa kelkat ovat samassa kuulakehässä. Kelkkojen pituus voi vaihdella, mutta kokonaisiskun pituus saadaan pidettyä samana.



  1. Kelkka
  2. Kuulakehä
  3. Johde
  • OMINAISUUDET

    • Kokoluokat: 22, 28, 35, 43, 63
    • Induktiokarkaistut johteen kulku-urat
    • Johteet ja kelkat kylmävedettyä laakeriterästä
    • Kuulat karkaistua laakeriterästä
    • Kuulakehä terästä
    • Maksiminopeus 0.8 m/s
    • Toimintalämpötila-alue: -30 °C to +170 °C
    • Sinkkipäälyste (ISO 2081); Saatavilla myös muita pinnoitteita korroosionkeston parantamiseksi
  • KÄYTTÖKOHTEET

    • Kuljetusteollisuus (esim. ulko- / sisäpuolen kohteet, junien / bussien ovet, istuinten säädöt)
    • Työstökoneet ja rakennuskoneet (esim. suojat, rakenteet)
    • Lääketeollisuus (esim. röntgenlaitteet, hoitopöydät)
    • Autoteollisuus
    • Logistiikka (esim. kappaleiden käsittely)
    • Pakkauskoneet (esim. juomateollisuus)
    • Erikoiskoneet
