PNCE Sähkömekaaniset Sylinterit

PNCE Sähkömekaaniset sylinterit

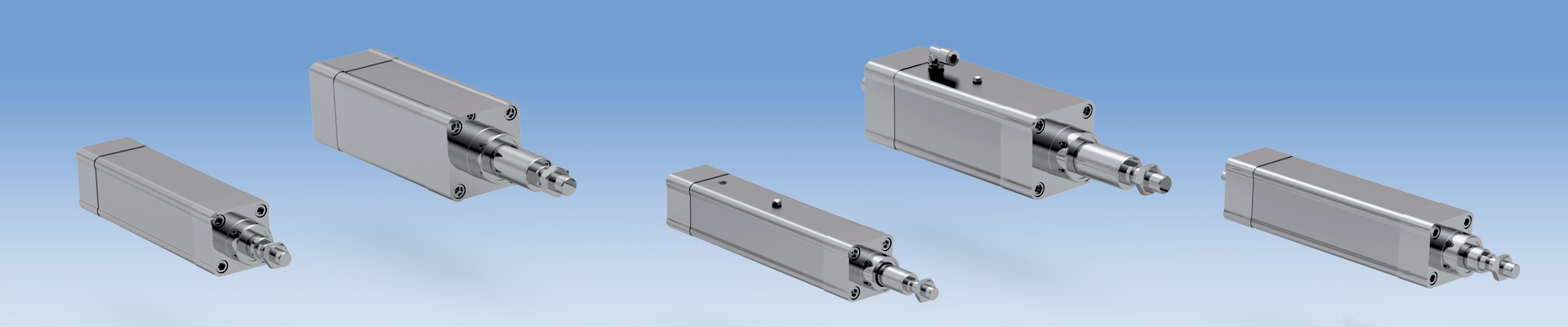

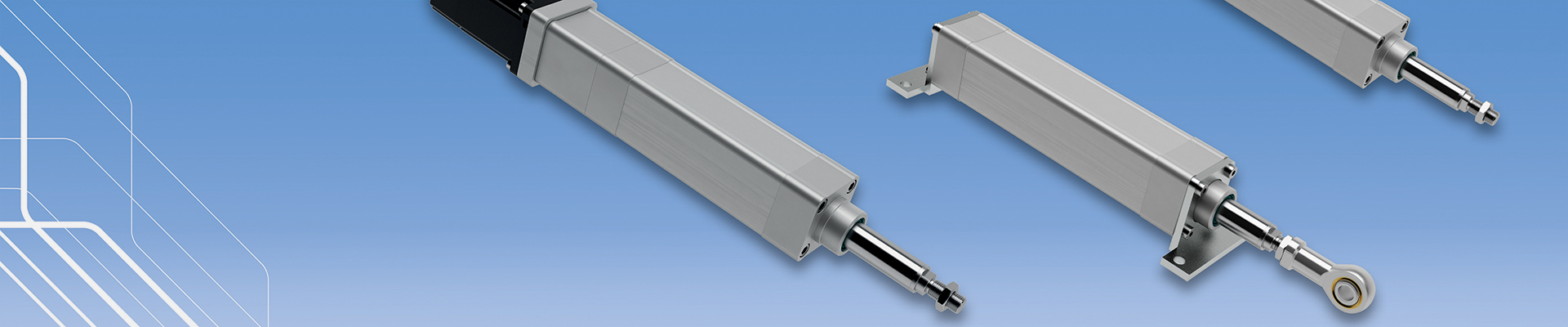

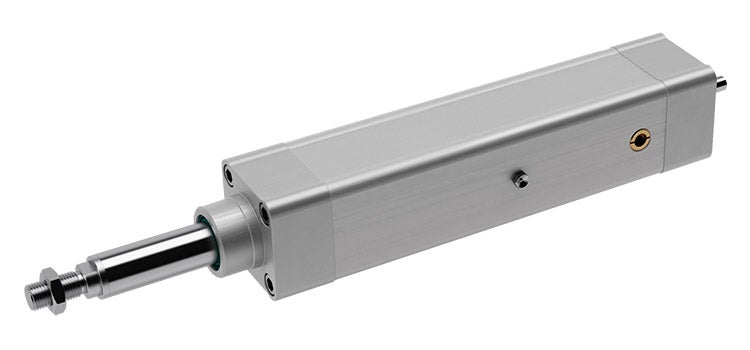

PNCE sähkömekaaniset sylinterit yhdistävät kuularuuvivedon sopivalla laakeroinnilla sekä mekaanisilla ohjaimilla. Paketti on rakennettu vankan alumiinirungon sisään, jossa vakioidut mekaaniset liitännät ovat toteutettu ISO 15552 pneumatiikkasylintereiden mukaan.

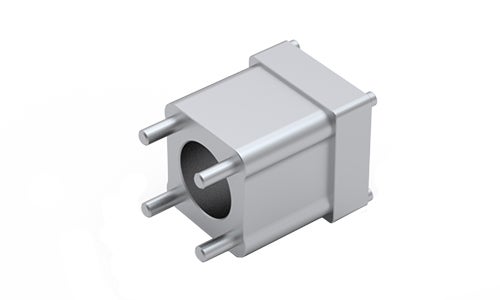

PNCE on suunniteltu toimimaan ja sovitettu teollisuudessa käytettävien servomoottoreiden kanssa ja tilauksen yhteydessä määritämme mekaanisen liitettävyyden käyttämäänne moottoriin sekä mitoitamme vaaditun moottorin suorituskyvyn.

Sähkömekaanisen sylinterin avulla servojen tarkkuus, toistettavuus sekä hallittavuus saadaan samalle tasolle kuin pneumaattisten sylintereiden nopeus sekä kestävyys.

Ominaisuudet

  • Kuularuuvilla pieni välys sekä pieni kulmakosketus kuulalaakerissa.
  • Sylinterin varsi ruostumatonta terästä.
  • Vahva vastakkaisen suunnan esto pyörimisessä.
  • Sileät pinnat.
  • Mekaniikka perustuu pneumatiikka sylintereiden ISO 15552 standardiin.
  • Suojausluokka saatavissa aina IP65:een asti, valinnaisena myös elintarviketeollisuuden luokitukset.

Edut

  • Nopea ja helppo suunnittelu eri kohteisiin.
  • Hyvä kesto rankkoja ympäristöolosuhteita sekä jatkuvaa pesua vastaan.
  • Enimmäisvoimat 5…10 kertaa suuremmat kuin vastaavalla pneumatiikkasylinterillä.
  • Soveltuu hyvin 24/7 kohteisiin servomoottorikäyttöjen kanssa.
  • Laskettava käyttöikä.

Tekniset ominaisuudet

  • Neljä kokoluokkaa: 32, 40, 50 ja 63
  • Iskun pituus aina 1200 mm asti
  • Liikenopeus aina 2500 mm/s saakka
  • Maksimaalinen aksiaalikuormitus 16,5 kN
  • Käyttölämpötila: 0°C ~ +60°C
  • Mekaaninen välys: < 0,02 mm

Erityissovellukset

Suojausluokka (IP65)
IP65-versio suojaa parhaiten sylinterin sisäosia ulkoisilta epäpuhtauksilta, kuten pölyltä ja vedeltä, ja täyttää IEC 60529 Standardin. Tuotteen rakenne myös estää ylipaineen tai alipaineen syntymisen sylinterin sisällä.

Korkea korroosion kestävyys (IP65CR)
IP65CR-versio tarjoaa korkean korroosion kestävyyden vaikeimpiin olosuhteisiin kaikkien IP65-ominaisuuksien lisäksi. Kaikki ulkoiset osat ovat korroosion kestäviä ja liitäntäelementit on valmistettu ruostumattomasta teräksestä.

Elintarviketeollisuus (FI)
FI-versio sisältää kaikki IP65CR ominaisuudet, ja siinä on vielä erikseen käytetty elintarviketeollisuudessa hyväksi havaittuja materiaaleja sekä sylinteri on rasvattu valmiiksi NSF H1 luokan rasvalla. Tuotteen rungon suunnittelu on toteutettu mahdollisimman sileäksi, jotta pinta saadaan puhtaaksi nopeasti ja luotettavasti.
