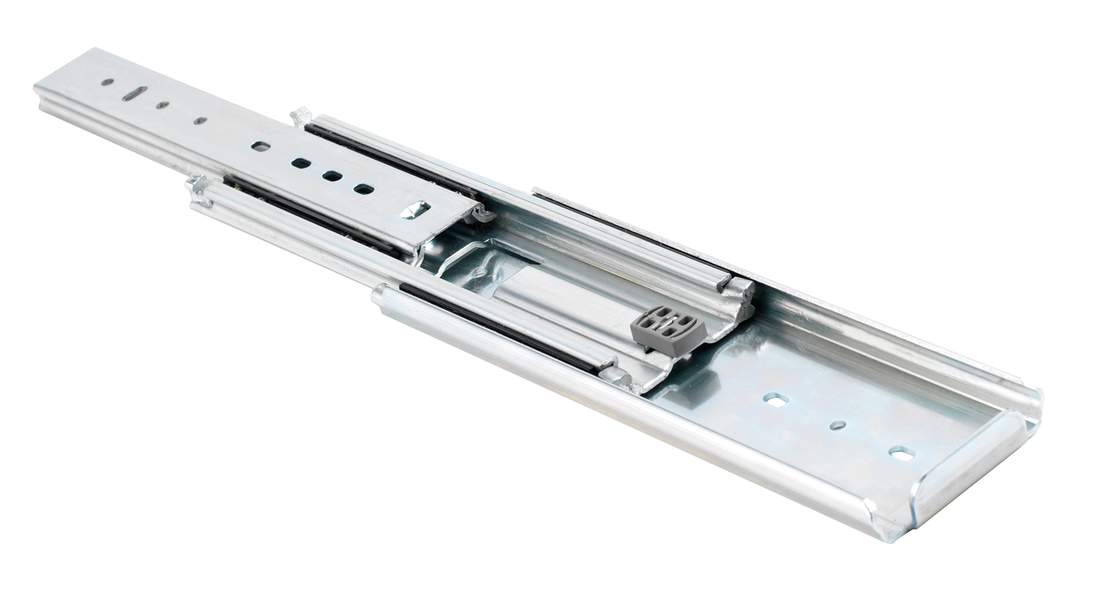

3080 - 100% Extension

All dimensions in mm.

Product Information

Tarjouspyyntö
Designation Closed Length Extension Length Load / Pair
304,80 304,80 1780 N
406,40 406,40 1780 N
508,00 508,00 1780 N
609,60 609,60 1690 N
711,20 711,20 1600 N
812,80 812,80 1510 N
914,40 914,40 1420 N
1 016,00 1 016,00 1330 N
1 117,60 1 117,60 1240 N
1 219,20 1 219,20 1150 N
1 320,80 1 320,80 1060 N
1 422,40 1 422,40 1020 N
1 524,00 1 524,00 890 N

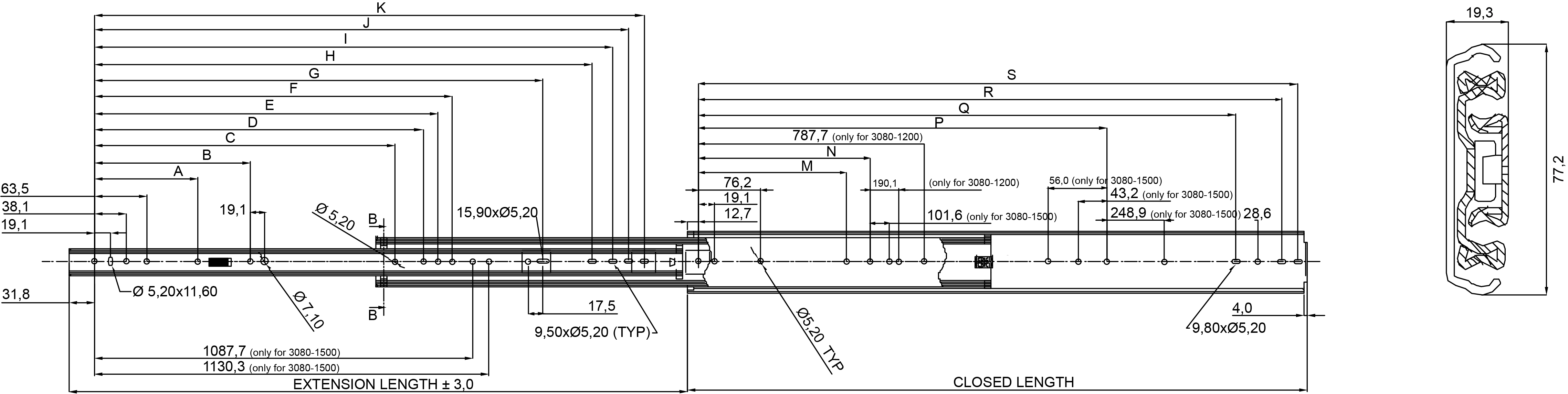

Technical Drawing
Designation A B C D E F G H I J K M N P Q R S
- - - - - - - 154 179,40 198,40 217,40 - - - 203,20 260,40 279,40
127 - - - - - - 255,60 281 299,90 319 - - - 304,80 361,90 381
127 190,50 - - - - 296,90 357,20 382,60 401,60 420,60 - - - 406,40 463,60 482,60
127 190,50 - - - - 398,50 458,80 484,20 503,20 522,20 - - - 508 565,20 584,20
127 190,50 - - - - 500,10 560,40 585,80 604,80 623,80 - - - 609,60 666,80 685,80
127 190,50 368,30 - - - 601,70 662 687,40 706,40 725,40 234,90 393,70 552,50 711,20 768,40 787,40
127 190,50 368,30 520,70 - - 703,30 763,60 789 807,90 827 234,90 444,50 654,10 812,80 870 889
127 190,50 368,30 622,30 - - 804,90 865,20 890,60 909,60 928,60 234,90 495,30 755,70 914,40 971,60 990,80
127 190,50 368,30 723,90 - 825,50 906,50 966,80 992,20 1 011,20 1 030,20 234,90 546,10 857,30 1016 1 073,20 1 092,20
127 190,50 368,30 723,90 763,70 825,50 1 004,70 1 068,40 1 093,80 1 112,80 1 131,80 234,90 406,80 958,80 1 117,60 1 174,80 1 193,80
127 190,50 368,30 774,70 - 825,50 1 109,70 1170 1 195,40 1 214,40 1 233,40 234,90 596,90 958,80 1 219,20 1 276,40 1 295,40
127 190,50 368,30 774,70 - 825,50 1 211,30 1 271,60 1297 1316 1335 234,90 596,90 958,80 1 320,80 1378 1397
127 190,50 368,30 622,30 774,70 825,50 1 309,50 1 373,20 1 398,60 1 417,60 1 436,60 234,90 495,30 1 014,80 1 422,40 1 479,60 1 498,60
