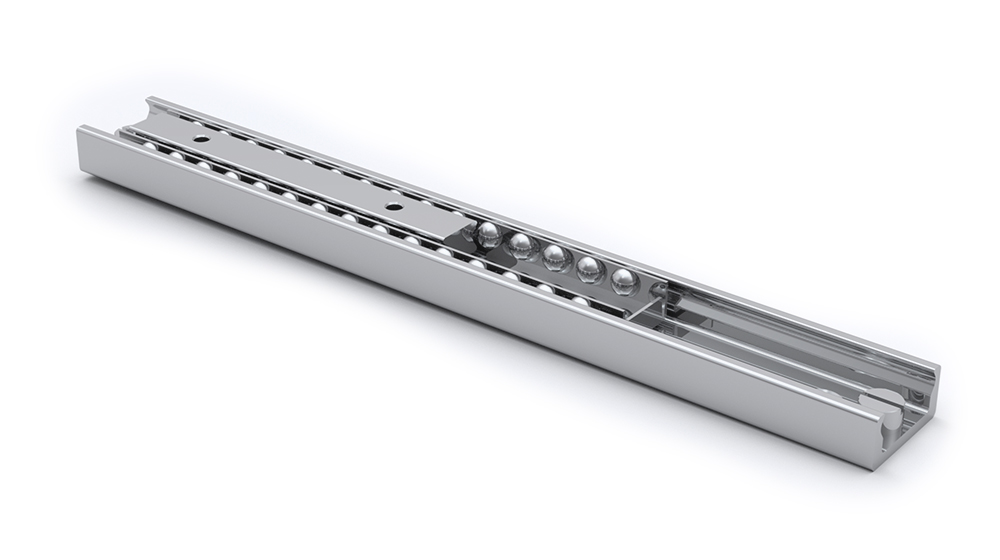

SN 35

Variants below are standard configurations. Other configurations and customer-specific adaptations are available upon request. Please contact us for more information.

Fixing holes (V) for countersunk head screws according to DIN 7991.

Dimensions in mm.
Designation Length System Load Capacity Radial System Load Capacity Axial Stroke Number of Fixing Holes
290,00 9750 N 6825 N 110 2
370,00 9750 N 6825 N 190 2
450,00 9750 N 6825 N 270 2
530,00 9750 N 6825 N 350 2
610,00 9750 N 6825 N 430 2
690,00 9750 N 6825 N 510 2
770,00 9750 N 6825 N 590 2
850,00 9750 N 6825 N 670 2
930,00 9750 N 6825 N 750 2
1 010,00 9750 N 6825 N 830 2
450,00 15750 N 11025 N 190 3
530,00 15750 N 11025 N 270 3
610,00 15750 N 11025 N 350 3
690,00 15750 N 11025 N 430 3
770,00 15750 N 11025 N 510 3
850,00 15750 N 11025 N 590 3
930,00 15750 N 11025 N 670 3
1 010,00 15750 N 11025 N 750 3
1 170,00 15750 N 11025 N 910 3
1 330,00 15750 N 11025 N 1070 3
1 490,00 15750 N 11025 N 1230 3
610,00 21750 N 15225 N 270 4
690,00 21750 N 15225 N 350 4
770,00 21750 N 15225 N 430 4
850,00 21750 N 15225 N 510 4
930,00 21750 N 15225 N 590 4
1 010,00 21750 N 15225 N 670 4
1 170,00 21750 N 15225 N 830 4
1 330,00 21750 N 15225 N 990 4
1 490,00 21750 N 15225 N 1150 4
1 650,00 21750 N 15225 N 1310 4
770,00 27750 N 19425 N 350 5
850,00 27750 N 19425 N 430 5
930,00 27750 N 19425 N 510 5
1 010,00 27750 N 19425 N 590 5
1 170,00 27750 N 19425 N 750 5
1 330,00 27750 N 19425 N 910 5
1 490,00 27750 N 19425 N 1070 5
1 650,00 27750 N 19425 N 1230 5
930,00 33750 N 23625 N 430 6
1 010,00 33750 N 23625 N 510 6
1 170,00 33750 N 23625 N 670 6
1 330,00 33750 N 23625 N 830 6
1 490,00 33750 N 23625 N 990 6
1 650,00 33750 N 23625 N 1150 6
1 810,00 33750 N 23625 N 1310 6
1 170,00 39750 N 27825 N 590 7
1 330,00 39750 N 27825 N 750 7
1 490,00 39750 N 27825 N 910 7
1 650,00 39750 N 27825 N 1070 7
1 810,00 39750 N 27825 N 1230 7
1 330,00 45750 N 32025 N 670 8
1 490,00 45750 N 32025 N 830 8
1 650,00 45750 N 32025 N 990 8
1 810,00 45750 N 32025 N 1150 8

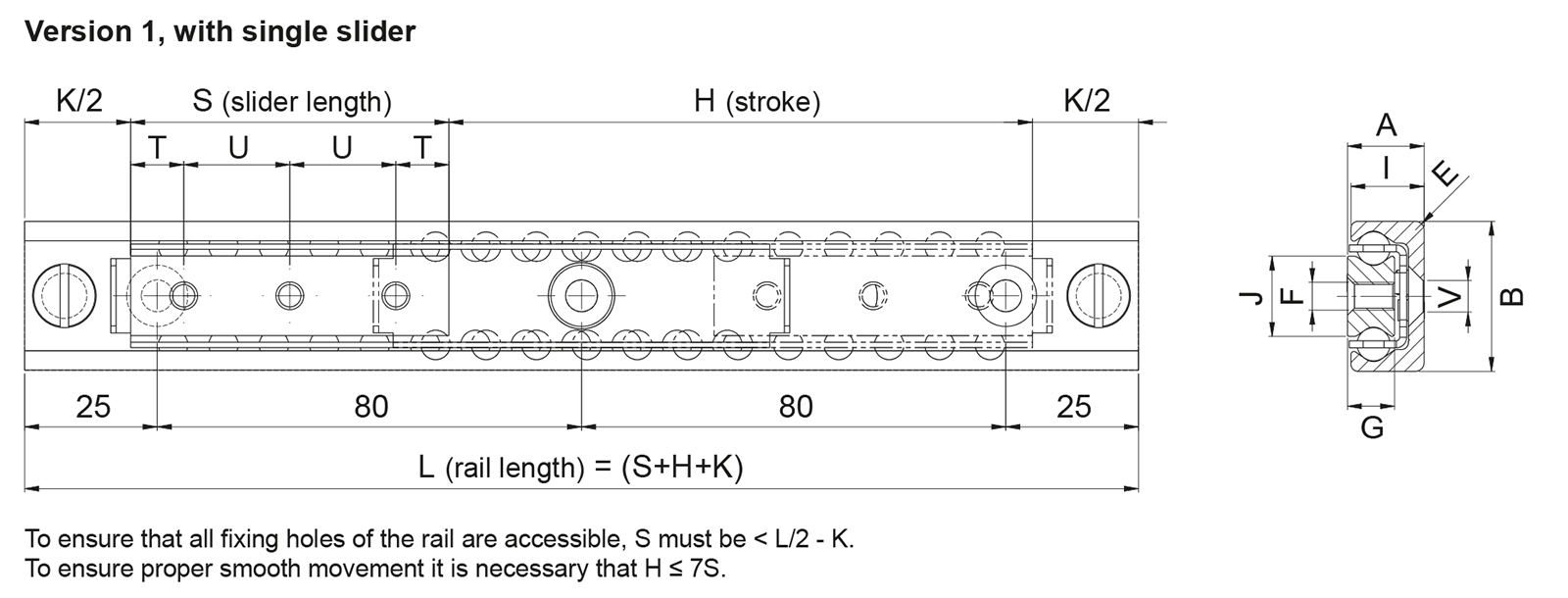

Technical Drawing
Designation A B E F G I J K S T U V Mx moment (Nm) My moment (Nm) Mz moment (Nm)
17 35 2 M6 10 16 15,80 50 130 25 80 M6 47,20 148,00 211,00
17 35 2 M6 10 16 15,80 50 130 25 80 M6 47,20 148,00 211,00
17 35 2 M6 10 16 15,80 50 130 25 80 M6 47,20 148,00 211,00
17 35 2 M6 10 16 15,80 50 130 25 80 M6 47,20 148,00 211,00
17 35 2 M6 10 16 15,80 50 130 25 80 M6 47,20 148,00 211,00
17 35 2 M6 10 16 15,80 50 130 25 80 M6 47,20 148,00 211,00
17 35 2 M6 10 16 15,80 50 130 25 80 M6 47,20 148,00 211,00
17 35 2 M6 10 16 15,80 50 130 25 80 M6 47,20 148,00 211,00
17 35 2 M6 10 16 15,80 50 130 25 80 M6 47,20 148,00 211,00
17 35 2 M6 10 16 15,80 50 130 25 80 M6 47,20 148,00 211,00
17 35 2 M6 10 16 15,80 50 210 25 80 M6 76,30 386,00 551,00
17 35 2 M6 10 16 15,80 50 210 25 80 M6 76,30 386,00 551,00
17 35 2 M6 10 16 15,80 50 210 25 80 M6 76,30 386,00 551,00
17 35 2 M6 10 16 15,80 50 210 25 80 M6 76,30 386,00 551,00
17 35 2 M6 10 16 15,80 50 210 25 80 M6 76,30 386,00 551,00
17 35 2 M6 10 16 15,80 50 210 25 80 M6 76,30 386,00 551,00
17 35 2 M6 10 16 15,80 50 210 25 80 M6 76,30 386,00 551,00
17 35 2 M6 10 16 15,80 50 210 25 80 M6 76,30 386,00 551,00
17 35 2 M6 10 16 15,80 50 210 25 80 M6 76,30 386,00 551,00
17 35 2 M6 10 16 15,80 50 210 25 80 M6 76,30 386,00 551,00
17 35 2 M6 10 16 15,80 50 210 25 80 M6 76,30 386,00 551,00
17 35 2 M6 10 16 15,80 50 290 25 80 M6 105,30 736,00 1 051,00
17 35 2 M6 10 16 15,80 50 290 25 80 M6 105,30 736,00 1 051,00
17 35 2 M6 10 16 15,80 50 290 25 80 M6 105,30 736,00 1 051,00
17 35 2 M6 10 16 15,80 50 290 25 80 M6 105,30 736,00 1 051,00
17 35 2 M6 10 16 15,80 50 290 25 80 M6 105,30 736,00 1 051,00
17 35 2 M6 10 16 15,80 50 290 25 80 M6 105,30 736,00 1 051,00
17 35 2 M6 10 16 15,80 50 290 25 80 M6 105,30 736,00 1 051,00
17 35 2 M6 10 16 15,80 50 290 25 80 M6 105,30 736,00 1 051,00
17 35 2 M6 10 16 15,80 50 290 25 80 M6 105,30 736,00 1 051,00
17 35 2 M6 10 16 15,80 50 290 25 80 M6 105,30 736,00 1 051,00
17 35 2 M6 10 16 15,80 50 370 25 80 M6 134,40 1 198,00 1 711,00
17 35 2 M6 10 16 15,80 50 370 25 80 M6 134,40 1 198,00 1 711,00
17 35 2 M6 10 16 15,80 50 370 25 80 M6 134,40 1 198,00 1 711,00
17 35 2 M6 10 16 15,80 50 370 25 80 M6 134,40 1 198,00 1 711,00
17 35 2 M6 10 16 15,80 50 370 25 80 M6 134,40 1 198,00 1 711,00
17 35 2 M6 10 16 15,80 50 370 25 80 M6 134,40 1 198,00 1 711,00
17 35 2 M6 10 16 15,80 50 370 25 80 M6 134,40 1 198,00 1 711,00
17 35 2 M6 10 16 15,80 50 370 25 80 M6 134,40 1 198,00 1 711,00
17 35 2 M6 10 16 15,80 50 450 25 80 M6 163,40 1 772,00 2 531,00
17 35 2 M6 10 16 15,80 50 450 25 80 M6 163,40 1 772,00 2 531,00
17 35 2 M6 10 16 15,80 50 450 25 80 M6 163,40 1 772,00 2 531,00
17 35 2 M6 10 16 15,80 50 450 25 80 M6 163,40 1 772,00 2 531,00
17 35 2 M6 10 16 15,80 50 450 25 80 M6 163,40 1 772,00 2 531,00
17 35 2 M6 10 16 15,80 50 450 25 80 M6 163,40 1 772,00 2 531,00
17 35 2 M6 10 16 15,80 50 450 25 80 M6 163,40 1 772,00 2 531,00
17 35 2 M6 10 16 15,80 50 530 25 80 M6 192,50 2 458,00 3 511,00
17 35 2 M6 10 16 15,80 50 530 25 80 M6 192,50 2 458,00 3 511,00
17 35 2 M6 10 16 15,80 50 530 25 80 M6 192,50 2 458,00 3 511,00
17 35 2 M6 10 16 15,80 50 530 25 80 M6 192,50 2 458,00 3 511,00
17 35 2 M6 10 16 15,80 50 530 25 80 M6 192,50 2 458,00 3 511,00
17 35 2 M6 10 16 15,80 50 610 25 80 M6 221,60 3 256,00 4 651,00
17 35 2 M6 10 16 15,80 50 610 25 80 M6 221,60 3 256,00 4 651,00
17 35 2 M6 10 16 15,80 50 610 25 80 M6 221,60 3 256,00 4 651,00
17 35 2 M6 10 16 15,80 50 610 25 80 M6 221,60 3 256,00 4 651,00
