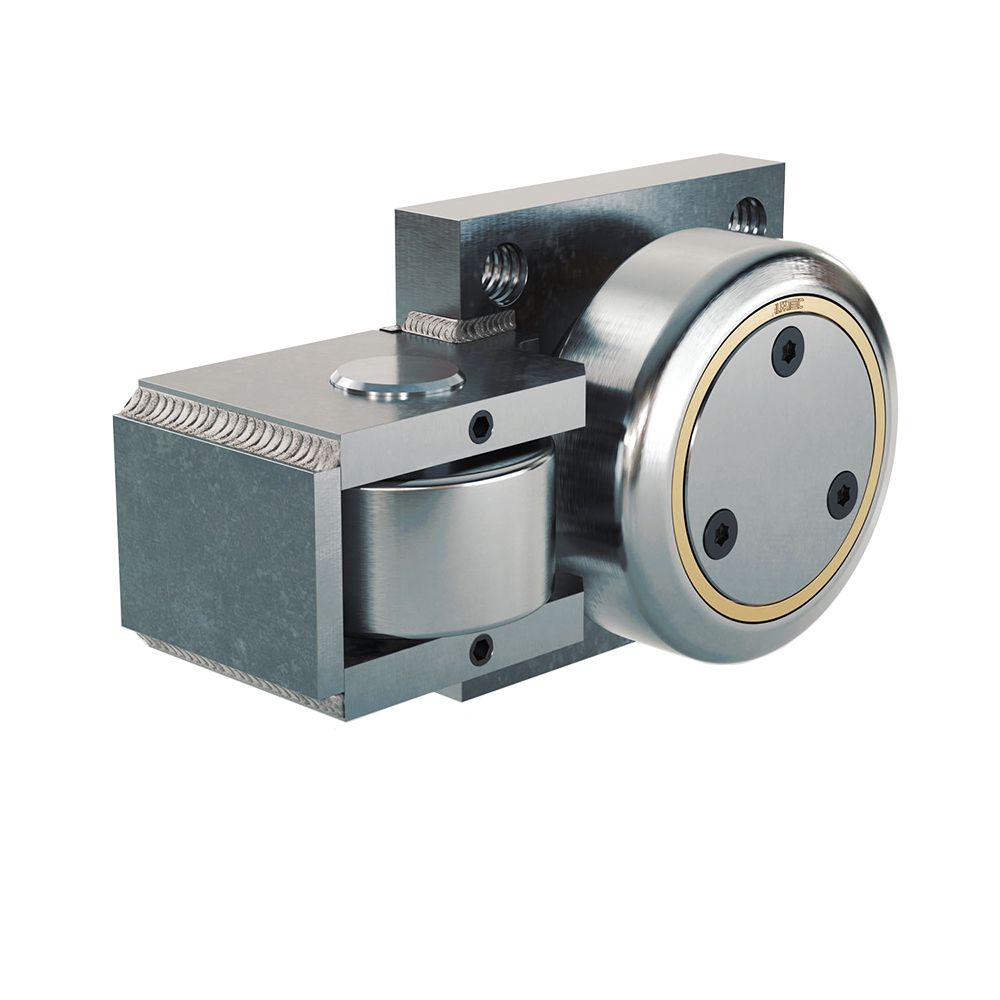

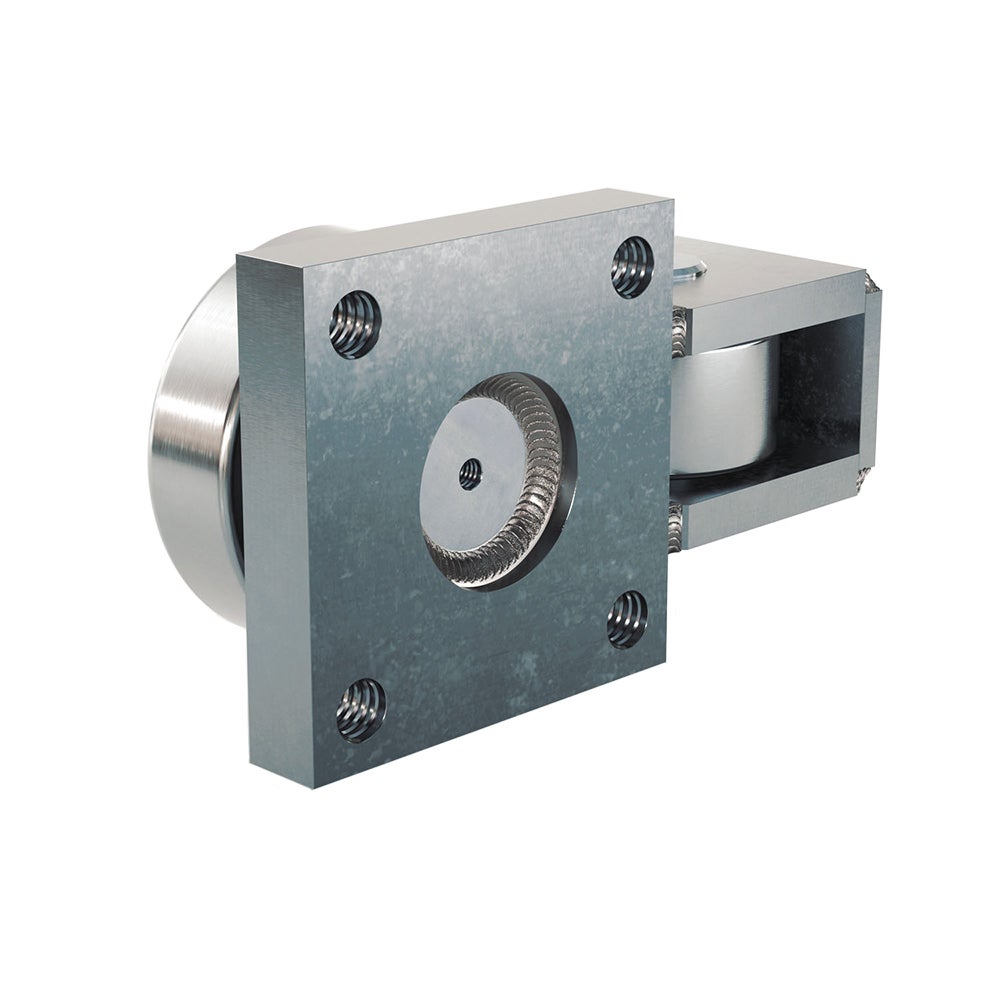

Standard Roller STR---.6200
• This roller with axial bearing gives 40% higher load capacity
• Lubricated for lifetime
• Special dimensions on request
Use profile UP---.0700
Order example: STR 080.6200
Standard roller STR 080.6200
Dimensions in mm.
• Lubricated for lifetime
• Special dimensions on request
Use profile UP---.0700
Order example: STR 080.6200
Standard roller STR 080.6200
Dimensions in mm.
Designation | System Load Capacity Radial | System Load Capacity Axial |
---|---|---|
|
8870 N | 7000 N |
|
11400 N | 11000 N |
|
12870 N | 11000 N |
|
20370 N | 13000 N |
|
20000 N | 24060 N |
|
33440 N | 20000 N |
|
51940 N | 20000 N |

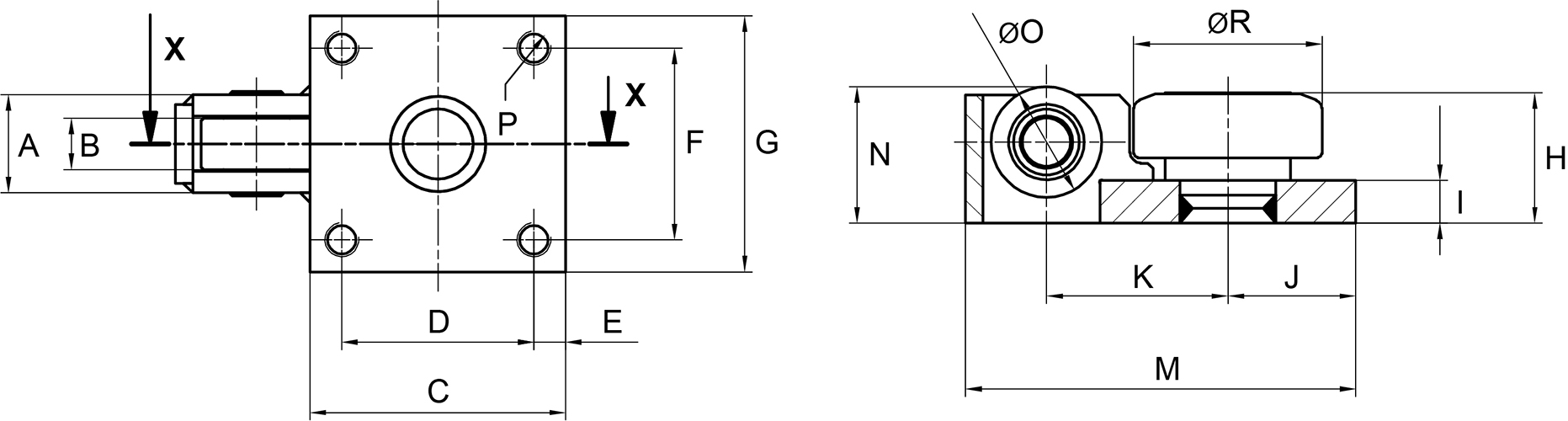

Designation | A | B | C | D | E | F | G | H | I | J | K | M | N | O | P | R |
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
38 | 20 | 70 | 50 | 10 | 50 | 70 | 41,50 | 12 | 35 | 55 | 118 | 42,50 | Ø 40 | 4 x M10 | Ø 62,5 |
|
42 | 24 | 80 | 60 | 10 | 60 | 80 | 49 | 15 | 40 | 65 | 137 | 51 | Ø 47 | 4 x M12 | Ø 70,1 |
|
46 | 24 | 100 | 70 | 15 | 70 | 100 | 48,50 | 15 | 50 | 75 | 157 | 51,50 | Ø 47 | 4 x M12 | Ø 77,7 |
|
46 | 24 | 120 | 90 | 15 | 90 | 120 | 61 | 20 | 60 | 85 | 183 | 64 | Ø 52 | 4 x M16 | Ø 88,4 |
|
54 | 28 | 140 | 100 | 20 | 100 | 140 | 71,50 | 20 | 70 | 105 | 223 | 75 | Ø 72 | 4 x M16 | Ø 107,1 |
|
58 | 28 | 140 | 100 | 20 | 100 | 140 | 71,50 | 20 | 70 | 107 | 225 | 76 | Ø 72 | 4 x M16 | Ø 123 |
|
54 | 28 | 160 | 120 | 20 | 120 | 160 | 79 | 25 | 80 | 80 | 248 | 83,50 | Ø 72 | 4 x M16 | Ø 149 |
