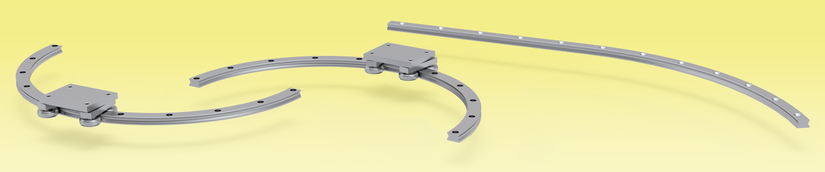

Rollco CurviLine rail system

KAARIJOHDE

Kaarijohde on johdejärjestelmä epälineaarisille erikoisliikkeille. Järjestelmä on räätälöity kullekin sovellukselle, mikä johtaa  joustavaan ja taloudelliseen ratkaisuun.

Johteita on saatavana kahdella leveydellä, 16 mm tai 23 mm. Pienin taivutussäde on 120 mm karkaisemattomille johteille. Karkaistuille kiskoille pienin taivutussäde on 300 mm kokoluokassa 16 mm ja 400 mm kokoluokassa 23 mm. Rullakelkoissa on joko kolme tai neljä rullaa ja ne pitävät halutun esikuormituksen koko liikkeen matkalla. Kääntyvät rullanpitimet sekä samakeskisten ja epäkeskisten rullien pariliitos takaavat tasaisen kulun myös monimuotoisemmassa johdejärjestelmässä. Johteet voidaan tilata jatkuvalla tai vaihtelevalla säteellä.

VAKIOSÄDE

CKR-johteiden taivutus vastaa täydellisen ympyrän osaa.

MUUTTUVA SÄDE

CVR-johde on vaihteleva yhdistelmä eri säteellä olevia johteita sekä suoria johteita.

KORROOSIOSUOJAUS

Kaarijohdetta on saatavana sinkittynä ja ruostumattomasta teräksestä valmistettuna. Korroosionkestävää suojausta varten sovelluskohtaiset pintakäsittelyt ovat saatavilla pyynnöstä, esim. nikkelöitynä FDA:n hyväksymällä elintarviketeollisuudelle soveltuvalla luokituksella. Ota yhteyttä meihin saadaksesi lisätietoja.

LUE LISÄÄ TUOTTEISTAMME BLOGISTAMME Icon_Blog.png

Curvi line_nr.png



  1. Sinkitty teräsrunkoinen rullakelkka
  2. Sinkitty johde
  3. Laakeriteräksiset rullat



LISÄTIETOJA

Jos tarvitsette CAD-tiedostoja, otattehan meihin erikseen yhteyttä.

OMINAISUUDET
  • Suorat ja kaarevat osat yhdellä jatkuvalla kiskolla mahdollista.
  • Rullakelkat neljällä rullalla, jotka on järjestetty pareittain, säilyttävät esijännityksen koko kiskon pituudelta.
  • Asiakkaan sovellusvaatimusten mukaan valmistettuna.
  • Saatavana ruostumattomasta teräksestä valmistettuna.
KÄYTTÖKOHTEET
  • Pakkauskoneet
  • Junan vaunujen sisustukseen kuuluvat ovet
  • Laivateollisuus (Sisustukseen kuuluvat ovet)
  • Elintarviketeollisuus
