SÄHKÖISET MCE- JA MSCE-MINISYLINTERIT JA LIU’UT

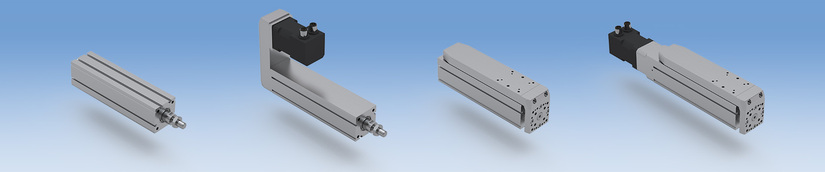

MCE ja MSCE ovat pieniä, sähkömekaanisia lineaarisia toimilaitteita ja lineaariliukuja. MCE:ssä on kiertolukittu männänvarsi, kun taas MSCE:ssä on myös alumiininen liukulevy, joka on varustettu kuulauraisella lineaarilaakerilla.

Yksiköissä käytetään tarkasti integroituja ja hyvin suojattuja kuularuuveja, joilla on minimaalinen aksiaalivälys. Tämä varmistaa pienen kitkan ja hyvän mekaanisen tehokkuuden.

Yhdessä tarkasti toteutetun männänvarren ohjauksen (liukulaakeri) ja kierron estävän ohjauksen (MCE) kanssa saavutetaan pitkään kestävä tarkkuus ja suorituskyky, myös kovassa käytössä ja suurilla nopeuksilla. Lineaarisesti ohjatun alumiinisen liukulevyn (MSCE) avulla sekä tarkkuus että kantavuus parantuvat.

Jos valitset suosittelemamme vakiomoottorin ja käyttölaitteet, saat plug-and-play-ratkaisun optimoidun ja varmennetun suorituskyvyn kanssa. Moottorit voidaan asentaa linjaan adapterin ja akselikytkimen kautta tai rinnan käyttämällä 1:1-jakohihnavaihteistoa.

Sylinterikotelossa on pohjassa T-urat uramuttereille ja sivu-urat kynsikiinnittimille. Sivuilla on myös urat magneettiantureille.




MCE ja MSCE valmistetaan ja varastoidaan vakiokokoisina parhaan hinnan ja lyhyen toimitusajan saavuttamiseksi.

MCE ja MSCE on suunniteltu ja rakennettu huoltovapaiksi ja ne ovat kestovoideltu koko käyttöikänsä ajaksi. Toimituksen jälkeen ne ovat välittömästi valmiita käyttöön. Verrattuna samankokoisiin pneumaattisiin sylintereihin, huomattavasti suurempi voima ja massa voidaan käsitellä vertailukelpoisella nopeudella mutta paljon paremmalla tarkkuudella ja toistettavuudella. Energiankulutus on vain 10 % tai vähemmän pneumatiikkaan verrattuna.

MCE sylinteriin saa optiona jatketun männänvarren ja sisäpuolisen kierteen. Nämä voidaan valita yhdessä tai erikseen. Lisäksi löytyy monia lisävarusteita sekä kiinteään että nivelkiinnitykseen.

Kun tarvitaan suuria sivu- ja vääntömomenttikuormia, voidaan lisätä ulkoinen GUC–MCE-ohjausyksikkö. Sitä käytetään, jos MSCE:n sisäänrakennettu lineaariohjain ei riitä esiintyvien kuormien käsittelemiseen.

Kaksiakseliset järjestelmät vaativat aina ensisijaisessa yksikössä ohjaimen (MCE + GUC) tai sisäänrakennetun lineaariohjaimen (MSCE) yksiköiden yhteenliittämiseksi.

LUE LISÄÄ TUOTTEISTAMME BLOGISTAMME Icon_Blog.png

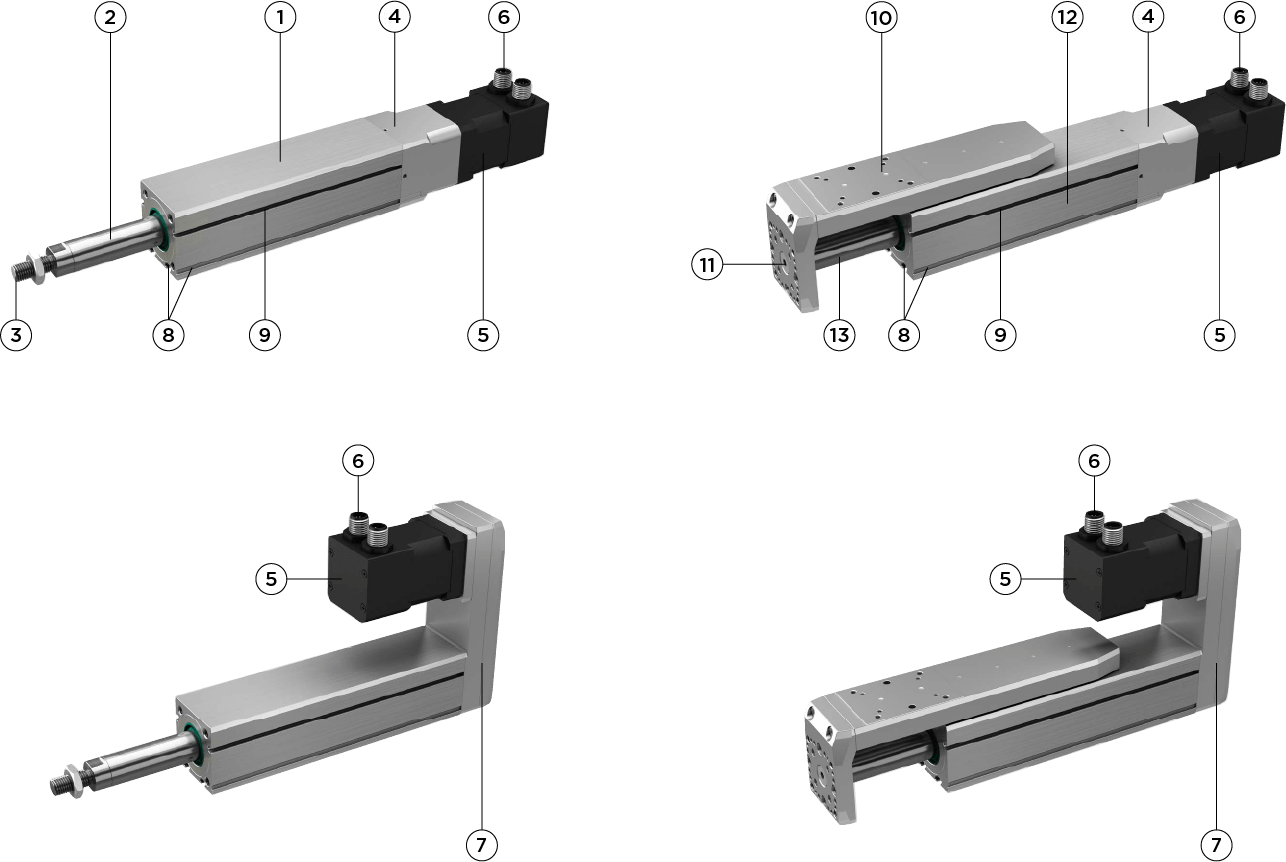

  1. Puristettu alumiininen sylinterikotelo
  2. Männänvarsi (ruostumatonta terästä) kiertymisenestolaitteella
  3. Männänvarren pää (valinnaisesti saatavana sisäkierre)
  4. VK-moottorisovitin akselikytkimellä
  5. Valinnainen moottori (jarrulla/ilman jarrua)
  6. Standardiliittimet (moottori, enkooderi ja valinnainen jarru)
  7. Moottorin sivukäyttö hammashihnalla
  8. Urat asennuskiinnikkeille
  9. Urat magneettiantureille (koot 32 ja 45) tai anturipidikkeen kiinnitykseen (koko 25)
  10. Alumiininen liukulevy lineaarilaakeroinnilla
  11. Liukulevyn etulevy
  12. Puristettu alumiininen sylinterikotelo
  13. Paikoitusakseli
LISÄTIETOJA
OMINAISUUKSIA JA ETUJA
  • Enintään 500 mm/s lineaarinopeus
  • < 0,05 mm mekaaninen välys
  • < 0,03 mm yhdensuuntainen toistotarkkuus
  • 90 % tyypillinen mekaaninen hyötysuhde
  • Kiertolukittu männänvarsi (MCE)
  • Lineaarisesti ohjattu kuulauraohjauksella (MSCE)
  • Linja- tai rinnakkaisasennettavat moottorivaihtoehdot
  • Huoltovapaa
  • Valmius moniakselijärjestelmiin
SOVELLUSALUEET
  • Venttiilien toimilaitteet
  • Tarrojen kiinnittäminen
  • Nesteiden annostelu
  • Vipukytkimien käyttölaitteet
  • Pehmeän materiaalin puristus
