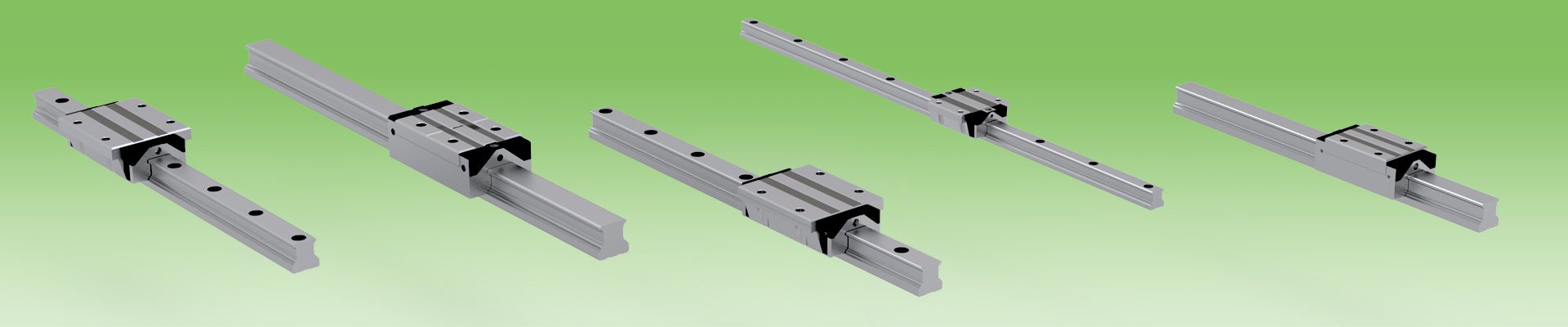

Rollco Kuulajohde HRC/ARC/ERC

KUULAJOHDE HRC/ARC/ERC

Optiona kuulaketju

Lineaarijohteet lisävarusteisella kuulaketjulla kokoluokissa 15-45. HRC/ARC/ERC-järjestelmissä neljä teräskuulariviä on ns. O-konfiguraatiossa 45 asteen kontaktikulmassa johteeseen, mikä tarkoittaa, että järjestelmä kantaa saman kuorman kaikkiin neljään suuntaan. Kuulajohteissa on myös enemmän ja suurempia teräskuulia, jotka lisäävät kantavuutta, vääntömomenttia ja vääntöjäykkyyttä.

HRC O- konfiguraatio ja X- konfiguraatio

O- konfiguraatio                                                 X- konfiguraatio

Hiljainen toiminta ja pidempi käyttöikä kuulaketjulla

Lineaarijohteen kuulaketju pitää kuulat erillään kelkoissa ja tarjoaa laajan kontaktipinnan kuulien ja kuulaketjun välillä, mikä auttaa pitämään voiteluainekalvon ehjänä. Tämä takaa hiljaisen liikkeen ja pitkän käyttöiän. Kuulaketju ei vaikuta kelkan mittoihin, joten niitä voidaan käyttää saman tyypin johteilla.

Kuulajohde kuulaketjulla

Kuulajohde kuulaketjulla

Perinteinen kuulajohde

Perinteinen kuulajohde

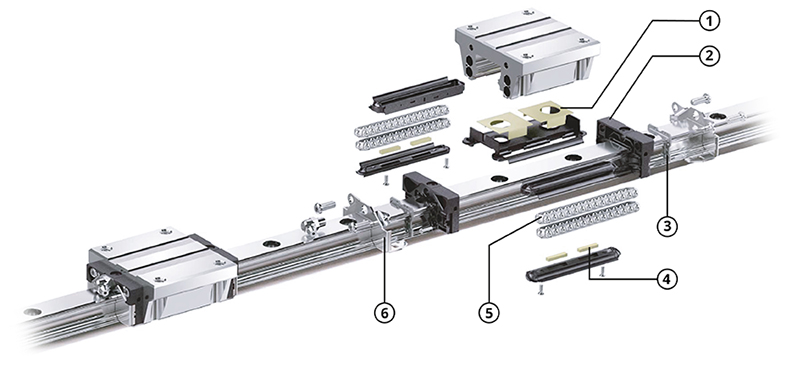

Kuulajohde HRC/ARC/ERC

  1. Sisäinen rasvayksikkö (ylempi)
  2. Pääty
  3. Pienikitkainen päätytiiviste
  4. Sisäinen rasvayksikkö (alempi)
  5. Kuulaketju
  6. Metallipääty ruostumattomasta teräksestä

Pölysuojattu rakenne

Täysin suljettu rakenne auttaa estämään pölyn pääsyä kelkan sisälle samalla vähentäen voiteluaineen poistumista kelkan sisältä. Tämä mahdollistaa pidemmän käyttöiän.

Vahvikelevy

L-muotoiset ruostumattomasta teräksestä valmistetut vahvikelevyt alapinnan lukituksilla vahvistavat kelkan päätyrakennetta mahdollistaen suuremman nopeudet ja suojan iskuja vastaan.

HRC vahvikelevy

Keraamiset kuulat tuovat useita etuja

Yhteistyössä CeramicSpeedin kanssa voimme päivittää järjestelmänne keraamisilla kuulilla ja/tai pinnoitusratkaisuilla. CeramicSpeedin pitkäikäiset pinnoitteet tarjoavat erittäin korkean korroosionkestävyyden sekä kulumista ja kitkaa vähentävät ominaisuudet. Keraamiset kuulat ovat kevyitä ja kestäviä, eivätkä ne ruostu. Ota yhteyttä saadaksesi lisätietoja.

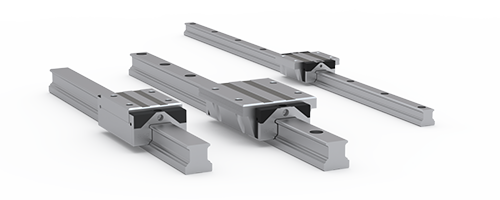

Kuulajohde HRC/ARC/ERC

Lisätietoja

Ominaisuudet

  • Hiljainen ja pitkä käyttöikä.
  • Korkea dynaaminen kantavuus.
  • Erinomainen dynaaminen suorituskyky: yltää Vmax 10 m/s, max 450 m/s2 ilman kuulaketjua.
  • Johteet läpiporattuna ylhäältä päin kiinnitystä varten, tai kiertein alta päin kiinnitystä varten.
  • Pölysuojattu rakenne.

Käyttökohteet

Kuulajohteita käytetään todella laaja-alaisesti. Ne soveltuvat suurimpaan osaan käyttökohteista joissa tarvitaan lineaarista ja tarkkaa liikettä. Löydät ne osoitteesta:

  • Erilaiset konerakenteet
  • Materiaalin käsittely
  • Pakkauskoneet
  • Robottiratkaisut
  • Poimintalinjat

Kaipaatko apua?

Autamme sinua löytämään juuri sinun käyttökohteeseesi sopivan ratkaisun.

Ota yhteyttä
