KUULARATAJOHDE

Kompakti ja vahva lineaarijohde käyttökohteisiin joissa käytettävä asennustila on rajoitettu. Järjestelmä koostuu C-muotoisesta lineaarijohteesta johon tulee yksittäinen kelkka, tuplakelkka tai synkronoitu kelkkarakenne. Karkaistut kulku-urat johteessa takaavat korkeamman kuormankantokyvyn sekä paremman tärinän keston.

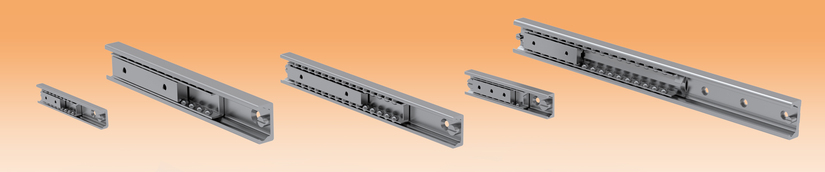

Johdetta on saatavilla viidessä eri kokoluokassa / leveydessä. Johteen pituus määritetään tarpeen mukaan. Teemme myös eri iskun pituuksia samalle asennusmitalle.

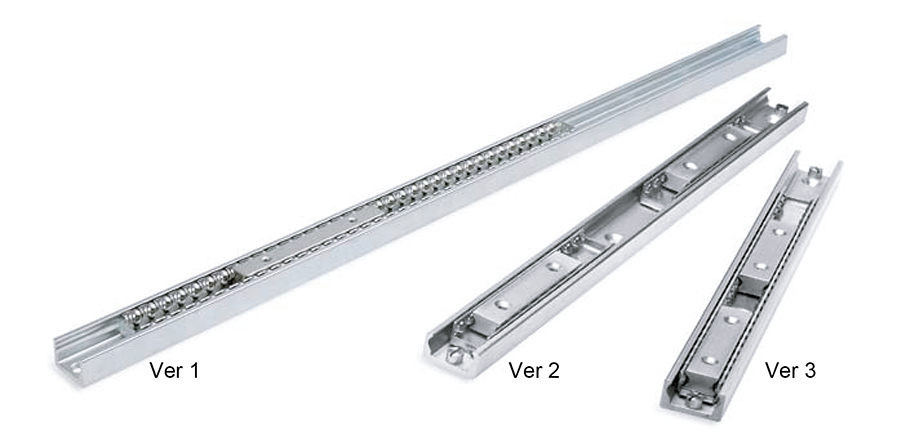

Kuularatajohteita on saatavilla kolmella eri konfiguraatiolla.


SN LINEAARIJOHDE YHDELLÄ KELKALLA - VERSIO 1

Tämä lineaarilaakeri koostuu johteesta, sekä kelkasta joka kulkee kuulakehän avulla johteessa. Korkea kuormankantokyky, kompakti koko sekä helppo ja nopea asennus ovat tuotteen parhaita ominaisuuksia. Tuotevalikoimassamme luetellaan vain version 1 vakiopituudet ja iskunpituudet. Erikoismitat ja iskunpituudet pyynnöstä.

SN LINEAARIJOHDE USEAMMALLA KELKALLA - VERSIO 2

Useamman yksittäisen kelkan rakenne, jossa jokaisella kelkalla on oma kuulakehä. Konfiguraatio- ja käyttömahdollisuudet ovat lähes rajattomat. Yleisimmät ovat symmetrisiä kokoonpanoja. Ota yhteyttä Rollcoon saadaksesi lisätietoja.

SN LINEAARIJOHDE SYNKRONOIDULLA KELKKARAKENTEELLA - VERSIO 3

Useamman kelkan rakenne, jossa kelkat ovat samassa kuulakehässä. Sisimmän liukukelkan jakaminen kahteen osaan parantaa kuormankantokykyä ja liikkeen sujuvuutta korkeilla Mz- ja My-momenteilla. Ota yhteyttä Rollcoon saadaksesi yksityiskohtaisia neuvoja ja laskelmia.

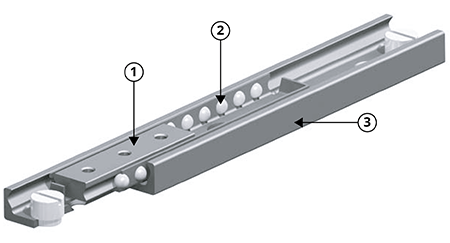

  1. Kelkka
  2. Kuulakehä
  3. Johde
LISÄTIETOJA
OMINAISUUDET
  • Kokoluokat: 22, 28, 35, 43, 63
  • Induktiokarkaistut johteen kulku-urat
  • Johteet ja kelkat kylmävedettyä laakeriterästä
  • Kuulat karkaistua laakeriterästä
  • Kuulakehä terästä
  • Maksiminopeus 0.8 m/s
  • Toimintalämpötila-alue: -30 °C to +170 °C
  • Sinkkipäällyste (ISO 2081); Saatavilla myös muita pinnoitteita korroosionkeston parantamiseksi
KÄYTTÖKOHTEET
  • Kuljetusteollisuus (esim. ulko- / sisäpuolen kohteet, junien / bussien ovet, istuinten säädöt)
  • Työstökoneet ja rakennuskoneet (esim. suojat, rakenteet)
  • Lääketeollisuus (esim. röntgenlaitteet, hoitopöydät)
  • Autoteollisuus
  • Logistiikka (esim. kappaleiden käsittely)
  • Pakkauskoneet (esim. juomateollisuus)
  • Erikoiskoneet
