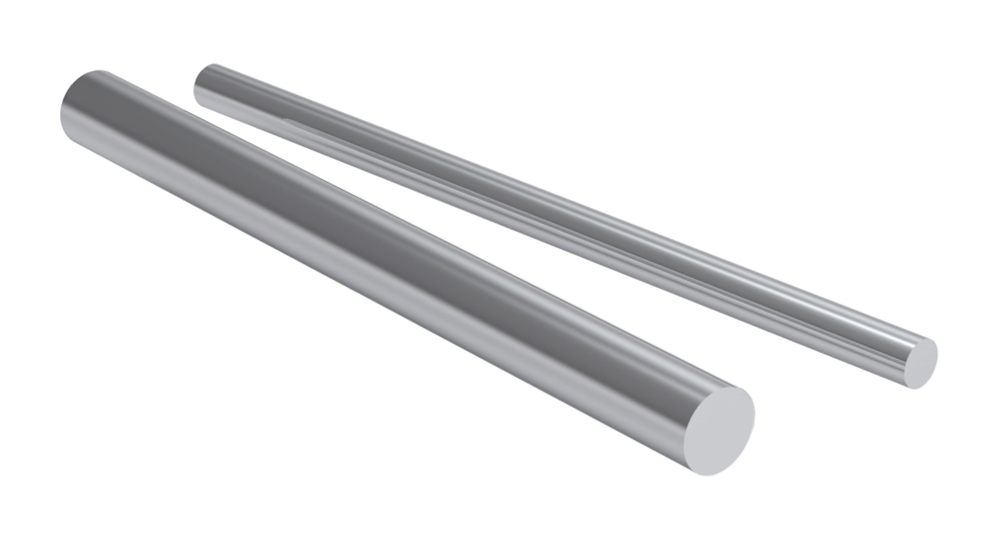

Hardened Precision Shafts W

Surface hardness: 59 HRC min.
Hardening depth according to ISO 13012.
Standard tolerance ISO h6.

Other types available on request.

Product Information

Material: E. g. quenched and tempered steel Cf53 / 1.1213
Designation Weight Diameter Hardening Depth Standard Tolerance Roundness Parallelism Straightness
0,15 kg/m 5,00 0,40 0/-8 4,00 5,00 0,20
0,22 kg/m 6,00 0,40 0/-8 4,00 5,00 0,20
0,39 kg/m 8,00 0,40 0/-9 4,00 6,00 0,20
0,61 kg/m 10,00 0,40 0/-9 4,00 6,00 0,10
0,89 kg/m 12,00 0,60 0/-11 5,00 8,00 0,10
1,21 kg/m 14,00 0,60 0/-11 5,00 8,00 0,10
1,56 kg/m 16,00 0,60 0/-11 5,00 8,00 0,10
2,47 kg/m 20,00 0,90 0/-13 6,00 9,00 0,10
3,85 kg/m 25,00 0,90 0/-13 6,00 9,00 0,10
5,55 kg/m 30,00 0,90 0/-13 6,00 9,00 0,10
9,86 kg/m 40,00 1,50 0/-16 7,00 11,00 0,10
15,41 kg/m 50,00 2,20 0/-16 7,00 11,00 0,10
22,2 kg/m 60,00 2,20 0/-19 8,00 13,00 0,10
39,46 kg/m 80,00 3,20 0/-19 8,00 13,00 0,10
